【指導参考事項】
1.課題の分類 2.研究課題名 籾がら熱風発生装置利用試験 3.期 間 (昭和51年〜 4.担 当 中央農試農業機械部 5.予 算 道 単 6.協力分担 |
7.目 的
籾がら熱風発生装置利用による、麦及び籾の乾燥を実施し、導入上の参考に供せんとする。
8.試験方法
期日 52年7月、9月、10月 場所 前田農協共乾施設
供試装置 北糖エンジニアリング WHB-300
表1 供試装置の仕様
装置名 | 仕 様 | 装置名 | 仕 様 |
籾がら熱風発生炉 | 300kg/H1,900φ×2,700H | 灰出し装置 | D004F4MH ロータリーバルブ200m/H |
籾がら供給装置 | ロータリバルブ 200m D007 F4MR |
熱風押込送風機 | 620㎡/min 80mm/g |
熱交換装置 | 550,000kcal/H | 操 作 盤 | 屋外自立防滴型 |
10.主要成果
表2 麦静置乾燥
供試 麦重 |
含水率 | 乾減率 | |
初期 | 終期 | ||
kg 14,196 |
% 19.7 |
% 16.1 |
%/h 1.2 |
蒸発水 分量 |
静圧 | 送風量 | 風量比 |
kg 610 |
mm/g 190 |
m3/min 750 |
㎡/sec t 0.88 |

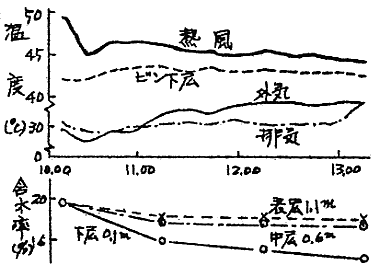

図1 ドライストアによる静置乾燥
図2 ローテションによる籾乾燥
表3 乾燥機利用結果(52.11.籾ゆうなみ)
熱風 温度 |
二次 空気 |
ダフト 温度 |
乾燥機入口温度 | 乾減率(%/hr) | 備考 | ||||||
1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | ||||
℃ 81.7 |
℃ 12.4 |
℃ 39.4 |
℃ 34.2 |
℃ 34.6 |
℃ 34.3 |
℃ 33.4 |
17.3 〜15.9 0.39 |
17.2 〜15.9 0.39 |
17.3 〜15.9 0.40 |
17.3 〜16.0 0.39 |
容量1.9t 収量60×4m3/min |
表3 利用実績
項 目 | 単位 | 数 値 | 項 目 | 単位 | 数 値 |
利用日数 | 日 | 4152.9.26 〜11.8 |
籾がら発生量 | T | 375.144 |
炉運転時間 | Hr | 790.55 | 籾がら焼却量 | T | 120.459 |
生籾処理量 | T | 2,481.942 | 燃渣量 | T | 21.816 |
玄米量 | T | 1,833.900 | 使用電力量 | KWH | 10,899.3 |

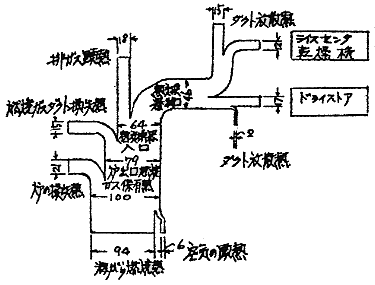

図3 籾がら熱風発生装置の熱精算
表 ローテション乾燥における籾の組成
\項目 | 精籾 | 扶梗付 | 粃 | 脱粒玄米 | わら切れ | 調 削 | |
軽 | 重 | ||||||
原料 | 84.4 | 3.0 | 1.7 | 0.7 | 0.3 | 6.0 | 3.0 |
ローテション機 | 96.1 | 0.9 | 1.2 | 1.2 | 0.1 | 5.0 | 5.0 |

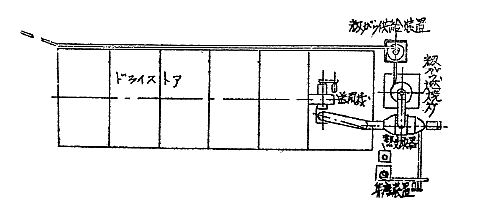

図4 供試施設配置図
図5 乾燥機熱風利用フローシート
11.今後の問題点
排ガス顕熱の乾燥機への直接利用、炉の損失熱利用のための屋内設置ダクト放散熱防止のための断熱など、更に検討を進める。
